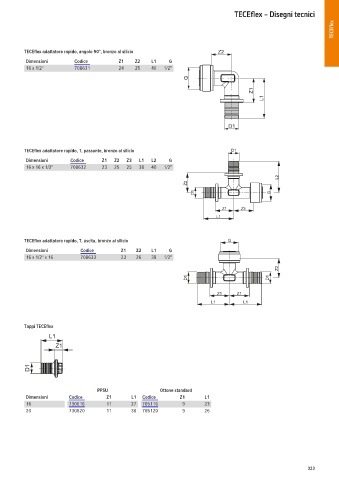

TECEflex – Disegni tecnici
                                                                                                                            TECEflex




               TECE…ex adattatore rapido, angolo 90°, bronzo al silicio            Z2
                Dimensioni       Codice         Z1    Z2    L1    G
                16 x 1/2"        708631         24    25    40  1/2"
                                                                         G

                                                                                               Z1
                                                                                                   L1





                                                                                       D1



               TECE…ex adattatore rapido, T, passante, bronzo al silicio                D1
                Dimensioni     Codice     Z1   Z2  Z3   L1  L2    G
                16 x 16 x 1/2"  708632    23   25  25  38   40  1/2"
                                                                                                        L2
                                                                        Z2
                                                                           D1                         G


                                                                                     Z1    Z3
                                                                                   L1



               TECE…ex adattatore rapido, T, uscita, bronzo al silicio                 G
                Dimensioni         Codice        Z1   Z2    L1    G
                16 x 1/2" x 16     708633        23   26    38  1/2"

                                                                                                        Z2
                                                                        D1                           D1


                                                                                   Z1     Z1
                                                                                 L1         L1



               Tappi TECE…ex

                        L1
                          Z1


                 D1



                                         PPSU                  Ottone standard
                Dimensioni     Codice       Z1       L1  Codice       Z1       L1
                16             730616       11       27  765116        9      23
                20             730620       11       30  765120        9      26











                                                                                                                   323
