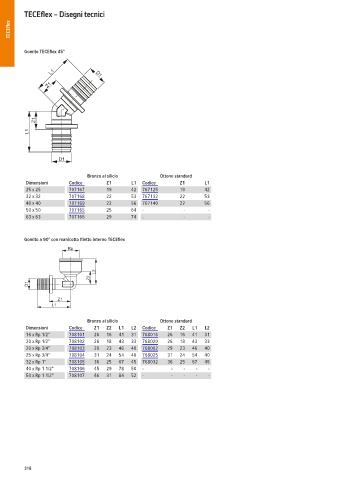

TECEflex – Disegni tecnici
          TECEflex




               Gomito TECE…ex 45°



                        L1              D1
                       Z1






                   Z1

                 L1




                           D1

                                     Bronzo al silicio         Ottone standard
                Dimensioni     Codice       Z1       L1  Codice       Z1       L1
                25 x 25        707167       19       42  767125       19      42
                32 x 32        707168       22       53  767132       22      53
                40 x 40        707169       22       56  767140       22      56
                50 x 50        707165       25       64  -             -        -
                63 x 63        707166       29       74  -             -        -



               Gomito a 90° con manicotto €letto interno TECE…ex

                              Rp



                                        L2
                                      Z2
                D1


                           Z1
                         L1

                                     Bronzo al silicio         Ottone standard
                Dimensioni     Codice   Z1  Z2  L1   L2  Codice  Z1   Z2  L1   L2
                16 x Rp 1/2"   708101   26  16  41   31  768016  26   16  41  31
                20 x Rp 1/2"   708102   26  18  43   33  768020  26   18  43  33
                20 x Rp 3/4"   708103   29  23  46   40  768002  29   23  46  40
                25 x Rp 3/4"   708104   31  24  54   40  768025  31   24  54  40
                32 x Rp 1"     708105   36  25  67   45  768032  36   25  67  45
                40 x Rp 1 1/2"  708106  45  29  78   50  -         -   -   -    -
                50 x Rp 1 1/2"  708107  46  31  84   52  -         -   -   -    -
