TECEflex – Dati tecnici
TECEflex

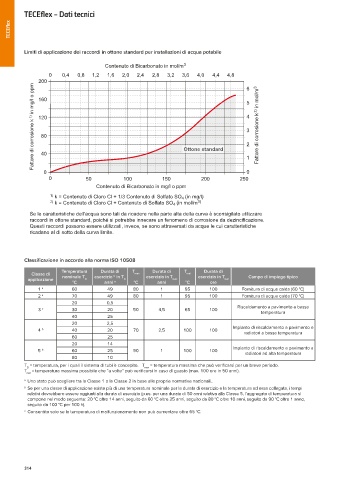

Limiti di applicazione dei raccordi in ottone standard per installazioni di acqua potabile

Contenuto di Bicarbonato in mol/m 3
0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8
200 6
Fattore di corrosione k 1) in mg/l o ppm 120 Ottone standard 4 Fattore di corrosione k 2) in mol/m 3
160
5

3
80
2
40

0 1
0
0 50 100 150 200 250
Contenuto di Bicarbonato in mg/l o ppm
1) k = Contenuto di Cloro Cl + 1/3 Contenuto di Solfato SO (in mg/l)
4
2) k = Contenuto di Cloro Cl + Contenuto di Solfato SO (in mol/m 3)
4
Se le caratteristiche dell'acqua sono tali da ricadere nella parte alta della curva è sconsigilato utilizzare
raccordi in ottone standard, poiché si potrebbe innecare un fenomeno di corrosione da dezincificazione.
Questi raccordi possono essere utilizzati, invece, se sono attraversati da acque le cui caratteristiche
ricadano al di sotto della curva limite.

Classificazione in accordo alla norma ISO 10508
Temperatura Durata di T Durata di T Durata di
Classe di b max mal
applicazione nominale T D esercizio in T D esercizio in T max esercizio in T mal Campo di impiego tipico
°C anni a °C anni °C ore
1 a 60 49 80 1 95 100 Fornitura di acqua calda (60 °C)
2 a 70 49 80 1 95 100 Fornitura di acqua calda (70 °C)
20 0,5
3 c 30 20 50 4,5 65 100 Riscaldamento a pavimento a bassa
temperatura
40 25
20 2,5
4 b 40 20 70 2,5 100 100 Impianto di riscaldamento a pavimento e
radiatori a bassa temperatura
60 25
20 14
5 b 60 25 90 1 100 100 Impianto di riscaldamento a pavimento a
radiatori ad alta temperatura
80 10
T = temperatura, per i quali il sistema di tubi è concepito. T = temperatura massima che può verificarsi per un breve periodo.
D
max
T = temperatura massima possibile che “a volte“ può verificarsi in caso di guasto (max. 100 ore in 50 anni).
mal
a Uno stato può scegliere tra la Classe 1 o la Classe 2 in base alle proprie normative nazionali..
b Se per una classe di applicazione esiste più di una temperatura nominale per la durata di esercizio e la temperatura ad essa collegata, i tempi
relativi dovrebbero essere aggiunti alla durata di esercizio (p.es. per una durata di 50 anni relativa alla Classe 5, l’aggregato di temperatura si
compone nel modo seguente: 20 °C oltre 14 anni, seguito da 60 °C oltre 25 anni, seguito da 80 °C oltre 10 anni, seguito da 90 °C oltre 1 anno,
seguito da 100 °C per 100 h).
c Consentito solo se la temperatura di malfunzionamento non può aumentare oltre 65 °C.
