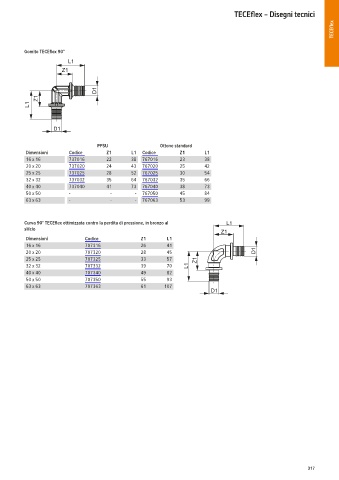

TECEflex – Disegni tecnici
TECEflex
Gomito TECE
ex 90°
L1
Z1
D1
Z1
L1
D1
PPSU Ottone standard
Dimensioni Codice Z1 L1 Codice Z1 L1
16 x 16 737016 22 38 767016 23 38
20 x 20 737020 24 43 767020 25 42
25 x 25 737025 28 52 767025 30 54
32 x 32 737032 35 64 767032 35 66
40 x 40 737040 41 73 767040 38 73
50 x 50 - - - 767050 45 84
63 x 63 - - - 767063 53 99
Curva 90° TECE
ex ottimizzata contro la perdita di pressione, in bronzo al L1
silicio
Z1
Dimensioni Codice Z1 L1
16 x 16 707316 26 41
20 x 20 707320 28 45 D1
25 x 25 707325 33 57 Z1
32 x 32 707332 39 70 L1
40 x 40 707340 49 82
50 x 50 707350 55 93
63 x 63 707363 61 107
D1
317
