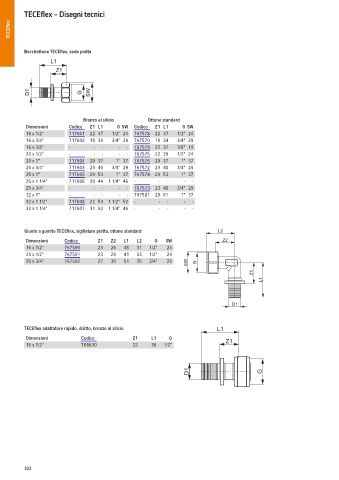

TECEflex – Disegni tecnici
TECEflex

Bocchettone TECE ex, sede piatta
L1
Z1

D1 G SW

Bronzo al silicio Ottone standard
Dimensioni Codice Z1 L1 G SW Codice Z1 L1 G SW
16 x 1/2" 717601 22 37 1/2" 24 767578 22 37 1/2" 24
16 x 3/4" 717602 19 34 3/4" 29 767570 19 34 3/4" 29
16 x 3/8" - - - - - 767579 22 37 3/8" 19
20 x 1/2" - - - - - 767575 22 39 1/2" 24
20 x 1" 717604 20 37 1" 37 767576 20 37 1" 37
20 x 3/4" 717603 23 40 3/4" 29 767572 23 40 3/4" 29
25 x 1" 717605 29 53 1" 37 767574 29 53 1" 37
25 x 1 1/4" 717606 20 44 1 1/4" 46 - - - - -
25 x 3/4" - - - - - 767573 23 48 3/4" 29
32 x 1" - - - - - 767581 29 61 1" 37
32 x 1 1/2" 717608 22 53 1 1/2" 52 - - - - -
32 x 1 1/4" 717607 31 62 1 1/4" 46 - - - - -

Giunto a gomito TECE ex, sigillatura piatta, ottone standard L2
Dimensioni Codice Z1 Z2 L1 L2 G SW Z2
16 x 1/2" 767590 23 26 38 31 1/2" 24
20 x 1/2" 767591 23 28 41 33 1/2" 24
25 x 3/4" 767592 27 30 51 35 3/4" 29 SW G

Z1
L1

D1

TECE ex adattatore rapido, diritto, bronzo al silicio L1
Dimensioni Codice Z1 L1 G
16 x 1/2" 708630 22 36 1/2" Z1

D1 G
