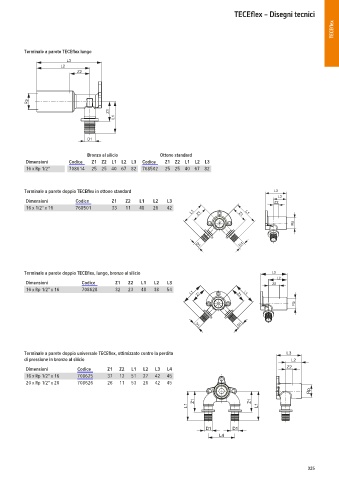

TECEflex – Disegni tecnici
TECEflex
Terminale a parete TECE
ex lungo
L3
L2
Z2
Rp
Z1
L1
D1
Bronzo al silicio Ottone standard
Dimensioni Codice Z1 Z2 L1 L2 L3 Codice Z1 Z2 L1 L2 L3
16 x Rp 1/2" 708614 25 25 40 67 82 768502 25 25 40 67 82
Terminale a parete doppio TECE
ex in ottone standard L3
L2
Dimensioni Codice Z1 Z2 L1 L2 L3 Z2
16 x 1/2" x 16 768501 33 11 48 26 42
L1 Z1 Z1 L1
Rp
D1
D1
Terminale a parete doppio TECE
ex, lungo, bronzo al silicio L3
L2
Dimensioni Codice Z1 Z2 L1 L2 L3 Z2
16 x Rp 1/2" x 16 708628 32 23 48 38 54
L1 Z1 Z1 L1
Rp
D1
D1
Terminale a parete doppio universale TECE
ex, ottimizzato contro la perdita L3
di pressione in bronzo al silicio L2
Dimensioni Codice Z1 Z2 L1 L2 L3 L4 Z2
16 x Rp 1/2" x 16 708625 37 12 51 27 42 45
20 x Rp 1/2" x 20 708626 26 11 53 26 42 45
Rp
Z1 Z1
L1 L1
D1 D1
L4
