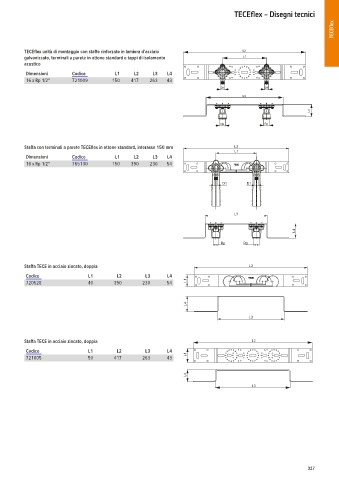

TECEflex – Disegni tecnici
                                                                                                                            TECEflex




               TECE…ex unità di montaggio con staˆe rinforzate in lamiera d’acciaio         L2
               galvanizzato, terminali a parete in ottone standard e tappi di isolamento    L1
               acustico
                Dimensioni      Codice         L1     L2    L3   L4
                16 x Rp 1/2"    721009        150    417   263   43
                                                                                    D1              D1
                                                                                            L3


                                                                                                                   L4
                                                                                    Rp              Rp



               Staˆa con terminali a parete TECE…ex in ottone standard, interasse 150 mm  L2
                                                                                         L1
                Dimensioni      Codice         L1     L2    L3   L4
                16 x Rp 1/2"    765130        150    390   230   54


                                                                                     D1      D1





                                                                                         L3


                                                                                                              L4
                                                                                    Rp      Rp



               Staˆa TECE in acciaio zincato, doppia                                          L2
                Codice                L1        L2        L3     L4
                720528                40       390       230     54     L1



                                                                        L4

                                                                                              L3



               Staˆa TECE in acciaio zincato, doppia                                           L2
                Codice                L1        L2        L3     L4
                721005                50       417       263     43     L1


                                                                        L4

                                                                                               L3
















                                                                                                                   327
