P. 50

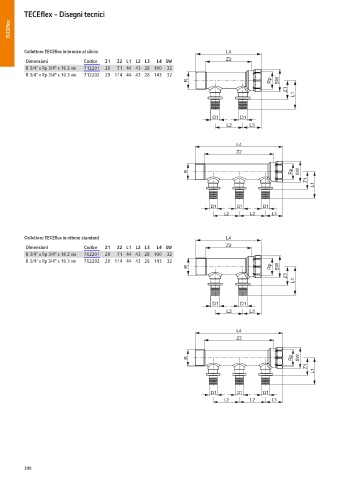

TECEflex – Disegni tecnici
TECEflex
Collettore TECE
ex in bronzo al silicio L4
Dimensioni Codice Z1 Z2 L1 L2 L3 L4 SW Z2
R 3/4" x Rp 3/4" x 16 2 vie 712201 29 71 44 43 28 100 32
R 3/4" x Rp 3/4" x 16 3 vie 712202 29 114 44 43 28 143 32
R Rp SW
Z1
L1
D1 D1
L2 L3
L4
Z2
R Rp SW
Z1
L1
D1 D1 D1
L2 L2 L3
Collettore TECE
ex in ottone standard L4
Dimensioni Codice Z1 Z2 L1 L2 L3 L4 SW Z2
R 3/4" x Rp 3/4" x 16 2 vie 762201 29 71 44 43 28 100 32
R 3/4" x Rp 3/4" x 16 3 vie 762202 29 114 44 43 28 143 32
R Rp SW
Z1
L1
D1 D1
L2 L3
L4
Z2
R Rp SW
Z1
L1
D1 D1 D1
L2 L2 L3
330
