TECEflex – Disegni tecnici
TECEflex

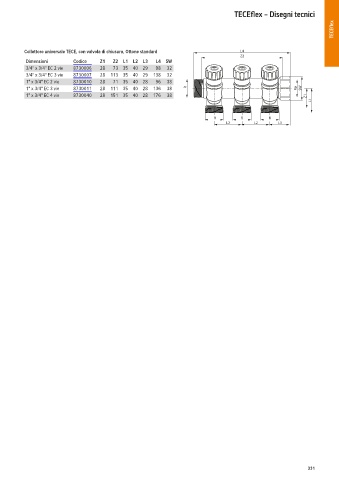

Collettore universale TECE, con valvola di chiusura, Ottone standard L4
Z2
Dimensioni Codice Z1 Z2 L1 L2 L3 L4 SW
3/4" x 3/4" EC 2 vie 8730006 28 73 35 40 29 98 32
3/4" x 3/4" EC 3 vie 8730007 28 113 35 40 29 138 32
1" x 3/4" EC 2 vie 8730010 28 71 35 40 28 96 38
1" x 3/4" EC 3 vie 8730011 28 111 35 40 28 136 38 R Rp SW
1" x 3/4" EC 4 vie 8730040 28 151 35 40 28 176 38 Z1
L1
R R R
L2 L2 L3
