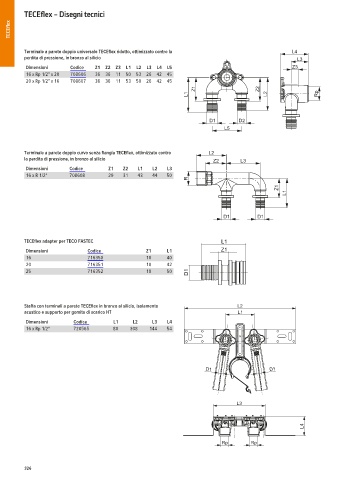

TECEflex – Disegni tecnici
TECEflex

Terminale a parete doppio universale TECE ex ridotto, ottimizzato contro la L4
perdita di pressione, in bronzo al silicio L3
Dimensioni Codice Z1 Z2 Z3 L1 L2 L3 L4 L5 Z3
16 x Rp 1/2" x 20 708606 36 36 11 50 53 26 42 45
20 x Rp 1/2" x 16 708607 36 36 11 53 50 26 42 45
Z1 Z2
L1 L2 Rp

D1 D2
L5

Terminale a parete doppio curvo senza angia TECE ex, ottimizzato contro L2
la perdita di pressione, in bronzo al silicio Z2 L3
Dimensioni Codice Z1 Z2 L1 L2 L3
16 x R 1/2" 708608 29 31 43 44 50
R
Z1
L1

D1 D1

TECE ex adapter per TECO FASTEC L1
Dimensioni Codice Z1 L1 Z1
16 716350 10 40
20 716351 10 42
25 716352 10 50 D1

Staˆa con terminali a parete TECE ex in bronzo al silicio, isolamento L2
acustico e supporto per gomito di scarico HT L1
Dimensioni Codice L1 L2 L3 L4
16 x Rp 1/2" 720565 80 308 144 54

D1 D1

L3

L4

Rp Rp

326
