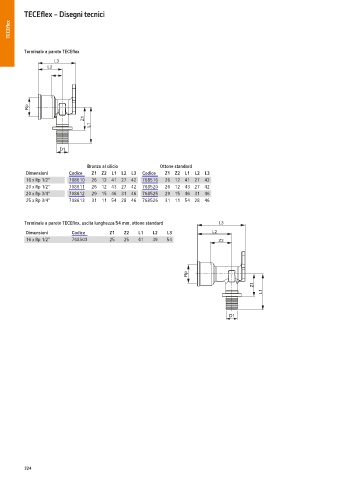

TECEflex – Disegni tecnici
TECEflex
Terminale a parete TECE
ex
L3
L2
Rp
Z1
L1
D1
Bronzo al silicio Ottone standard
Dimensioni Codice Z1 Z2 L1 L2 L3 Codice Z1 Z2 L1 L2 L3
16 x Rp 1/2" 708610 26 12 41 27 42 768516 26 12 41 27 42
20 x Rp 1/2" 708611 26 12 43 27 42 768520 26 12 43 27 42
20 x Rp 3/4" 708612 29 15 46 31 46 768525 29 15 46 31 46
25 x Rp 3/4" 708613 31 11 54 28 46 768526 31 11 54 28 46
Terminale a parete TECE
ex, uscita lunghezza 54 mm, ottone standard L3
Dimensioni Codice Z1 Z2 L1 L2 L3 L2
16 x Rp 1/2" 768503 25 25 41 39 54 Z2
Rp
Z1
L1
D1
