P. 48

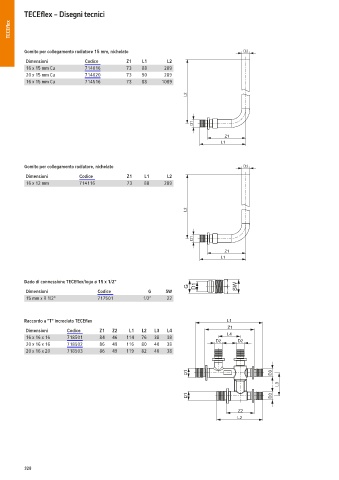

TECEflex – Disegni tecnici
TECEflex
Gomito per collegamento radiatore 15 mm, nichelato D2
Dimensioni Codice Z1 L1 L2
16 x 15 mm Cu 714016 73 88 289
20 x 15 mm Cu 714020 73 90 289
16 x 15 mm Cu 714516 73 88 1089
L2
D1
Z1
L1
Gomito per collegamento radiatore, nichelato D2
Dimensioni Codice Z1 L1 L2
16 x 12 mm 714116 73 88 289
L2
D1
Z1
L1
Dado di connessione TECE
ex/logo ø 15 x 1/2"
G D1 SW
Dimensioni Codice G SW
15 mm x R 1/2" 717501 1/2" 22
Raccordo a "T" incrociato TECE
ex L1
Dimensioni Codice Z1 Z2 L1 L2 L3 L4 Z1
16 x 16 x 16 718501 84 46 114 76 38 38 L4
20 x 16 x 16 718502 86 49 116 80 40 38 D2 D2
20 x 16 x 20 718503 86 49 119 82 40 38
D1 D3
L3
D1 D3
Z2
L2
328
