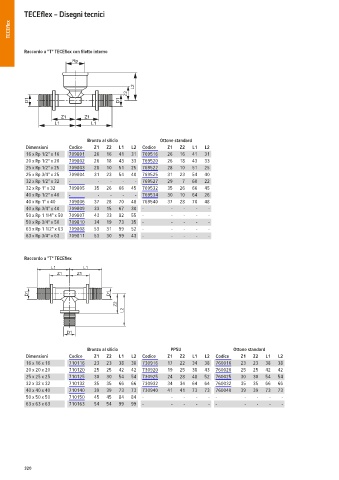

TECEflex – Disegni tecnici
TECEflex

Raccordo a "T" TECE ex con €letto interno
Rp

L2
Z2
D1 D1

Z1 Z1
L1 L1

Bronzo al silicio Ottone standard
Dimensioni Codice Z1 Z2 L1 L2 Codice Z1 Z2 L1 L2
16 x Rp 1/2" x 16 709801 26 16 41 31 769516 26 16 41 31
20 x Rp 1/2" x 20 709802 26 18 43 33 769520 26 18 43 33
25 x Rp 1/2" x 25 709803 28 10 51 25 769522 28 10 51 25
25 x Rp 3/4" x 25 709804 31 23 54 40 769525 31 23 54 40
32 x Rp 1/2" x 32 - - - - - 769527 29 7 60 22
32 x Rp 1" x 32 709805 35 26 66 45 769532 35 26 66 45
40 x Rp 1/2" x 40 - - - - - 769534 30 10 64 26
40 x Rp 1" x 40 709806 37 28 70 48 769540 37 28 70 48
40 x Rp 3/4" x 40 709809 33 15 67 30 - - - - -
50 x Rp 1 1/4" x 50 709807 43 33 82 55 - - - - -
50 x Rp 3/4" x 50 709810 34 19 73 35 - - - - -
63 x Rp 1 1/2" x 63 709808 53 31 99 52 - - - - -
63 x Rp 3/4" x 63 709811 53 30 99 43 - - - - -

Raccordo a "T" TECE ex
L1 L1
Z1 Z1

D1 D1

Z2
L2

D1

Bronzo al silicio PPSU Ottone standard
Dimensioni Codice Z1 Z2 L1 L2 Codice Z1 Z2 L1 L2 Codice Z1 Z2 L1 L2
16 x 16 x 16 710116 23 23 38 38 730916 17 22 34 38 760016 23 23 38 38
20 x 20 x 20 710120 25 25 42 42 730920 19 25 38 43 760020 25 25 42 42
25 x 25 x 25 710125 30 30 54 54 730925 24 28 48 52 760025 30 30 54 54
32 x 32 x 32 710132 35 35 66 66 730932 34 34 64 64 760032 35 35 66 66
40 x 40 x 40 710140 39 39 73 73 730940 41 41 73 73 760040 39 39 73 73
50 x 50 x 50 710150 45 45 84 84 - - - - - - - - - -
63 x 63 x 63 710163 54 54 99 99 - - - - - - - - - -
