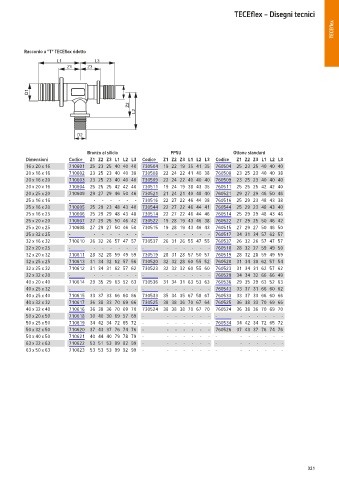

TECEflex – Disegni tecnici
TECEflex

Raccordo a "T" TECE ex ridotto
L1 L3
Z1 Z3

D1

Z2
L2

D2

Bronzo al silicio PPSU Ottone standard
Dimensioni Codice Z1 Z2 Z3 L1 L2 L3 Codice Z1 Z2 Z3 L1 L2 L3 Codice Z1 Z2 Z3 L1 L2 L3
16 x 20 x 16 710601 25 23 25 40 40 40 730504 19 22 19 35 41 35 760504 25 23 25 40 40 40
20 x 16 x 16 710602 23 25 23 40 40 38 730508 22 24 22 41 40 38 760508 23 25 23 40 40 38
20 x 16 x 20 710603 23 25 23 40 40 40 730509 22 24 22 40 40 40 760509 23 25 23 40 40 40
20 x 20 x 16 710604 25 25 25 42 42 40 730511 19 24 19 38 43 35 760511 25 25 25 42 42 40
20 x 25 x 20 710609 29 27 29 46 50 46 730521 21 24 21 40 48 40 760521 29 27 29 46 50 46
25 x 16 x 16 - - - - - - - 730516 22 27 22 46 44 38 760516 25 29 23 48 43 38
25 x 16 x 20 710605 25 29 23 48 43 40 730544 22 27 22 46 44 41 760544 25 29 23 48 43 40
25 x 16 x 25 710606 25 29 29 48 43 48 730514 22 27 22 46 44 46 760514 25 29 29 48 43 48
25 x 20 x 20 710607 27 29 25 50 46 42 730522 19 28 19 43 46 38 760522 27 29 25 50 46 42
25 x 20 x 25 710608 27 29 27 50 46 50 730515 19 28 19 43 46 43 760515 27 29 27 50 46 50
25 x 32 x 25 - - - - - - - - - - - - - - 760517 34 31 34 57 62 57
32 x 16 x 32 710610 26 32 26 57 47 57 730537 26 31 26 55 47 55 760537 26 32 26 57 47 57
32 x 20 x 25 - - - - - - - - - - - - - - 760518 28 32 27 59 49 50
32 x 20 x 32 710611 28 32 28 59 49 59 730519 28 31 28 57 50 57 760519 28 32 28 59 49 59
32 x 25 x 25 710613 31 34 32 62 57 56 730520 32 32 28 60 55 52 760520 31 34 30 62 57 54
32 x 25 x 32 710612 31 34 31 62 57 62 730523 32 32 32 60 55 60 760523 31 34 31 62 57 62
32 x 32 x 20 - - - - - - - - - - - - - - 760529 34 34 32 66 66 49
40 x 20 x 40 710614 29 35 29 63 52 63 730536 31 34 31 63 53 63 760536 29 35 29 63 52 63
40 x 25 x 32 - - - - - - - - - - - - - - 760543 33 37 31 66 60 62
40 x 25 x 40 710615 33 37 33 66 60 66 730533 35 34 35 67 58 67 760533 33 37 33 66 60 66
40 x 32 x 32 710617 36 38 33 70 69 66 730525 38 38 36 70 67 64 760525 36 38 33 70 69 66
40 x 32 x 40 710616 36 38 36 70 69 70 730524 38 38 38 70 67 70 760524 36 38 36 70 69 70
50 x 20 x 50 710618 30 40 30 69 57 69 - - - - - - - - - - - - - -
50 x 25 x 50 710619 34 42 34 72 65 72 - - - - - - - 760534 34 42 34 72 65 72
50 x 32 x 50 710620 37 43 37 76 74 76 - - - - - - - 760526 37 43 37 76 74 76
50 x 40 x 50 710621 40 44 40 79 78 79 - - - - - - - - - - - - - -
63 x 32 x 63 710622 53 51 53 99 82 99 - - - - - - - - - - - - - -
63 x 50 x 63 710623 53 53 53 99 92 99 - - - - - - - - - - - - - -

321
