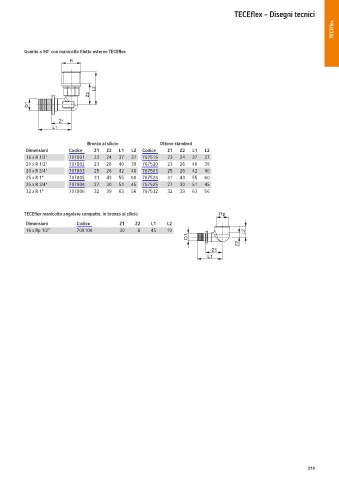

TECEflex – Disegni tecnici
TECEflex
Gomito a 90° con manicotto letto esterno TECE
ex
R
L2
Z2
D1
Z1
L1
Bronzo al silicio Ottone standard
Dimensioni Codice Z1 Z2 L1 L2 Codice Z1 Z2 L1 L2
16 x R 1/2" 707801 23 24 37 37 767516 23 24 37 37
20 x R 1/2" 707802 23 26 40 39 767520 23 26 40 39
20 x R 3/4" 707803 25 26 42 40 767501 25 26 42 40
25 x R 1" 707805 31 43 55 60 767526 31 43 55 60
25 x R 3/4" 707804 27 30 51 45 767525 27 30 51 45
32 x R 1" 707806 32 39 63 56 767532 32 39 63 56
TECE
ex manicotto angolare compatto, in bronzo al silicio Rp
Dimensioni Codice Z1 Z2 L1 L2
16 x Rp 1/2" 708100 30 8 45 19 L2
D1
Z2
Z1
L1
