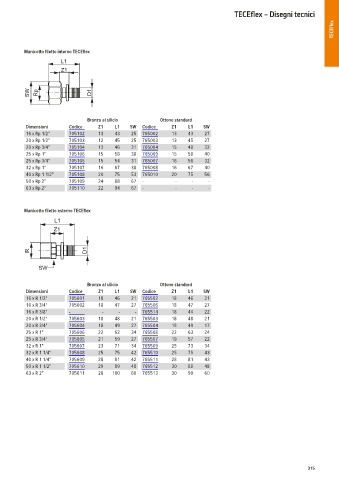

TECEflex – Disegni tecnici
TECEflex

Manicotto letto interno TECEex
L1
Z1

SW Rp D1

Bronzo al silicio Ottone standard
Dimensioni Codice Z1 L1 SW Codice Z1 L1 SW
16 x Rp 1/2" 705102 13 43 25 765002 13 43 27
20 x Rp 1/2" 705103 12 45 25 765003 13 45 27
20 x Rp 3/4" 705104 13 46 31 765004 15 48 32
25 x Rp 1" 705106 15 58 38 765009 15 58 40
25 x Rp 3/4" 705105 15 54 31 765007 16 56 32
32 x Rp 1" 705107 16 67 38 765008 16 67 40
40 x Rp 1 1/2" 705108 20 75 53 765010 20 75 56
50 x Rp 2" 705109 24 88 67 - - - -
63 x Rp 2" 705110 22 94 67 - - - -

Manicotto letto esterno TECEex
L1
Z1

R D1

Bronzo al silicio Ottone standard
Dimensioni Codice Z1 L1 SW Codice Z1 L1 SW
16 x R 1/2" 705601 18 46 21 765502 18 46 21
16 x R 3/4" 705602 18 47 27 765506 18 47 27
16 x R 3/8" - - - - 765514 18 44 22
20 x R 1/2" 705603 18 48 21 765503 18 48 21
20 x R 3/4" 705604 18 49 27 765504 18 49 17
25 x R 1" 705606 22 62 34 765508 22 63 24
25 x R 3/4" 705605 21 59 27 765507 19 57 22
32 x R 1" 705607 23 71 34 765509 25 73 34
32 x R 1 1/4" 705608 25 75 42 765510 25 75 43
40 x R 1 1/4" 705609 28 81 42 765511 28 81 43
50 x R 1 1/2" 705610 29 89 48 765512 30 88 48
63 x R 2" 705611 28 100 60 765513 30 99 60

315
