TECEflex – Ricambi
TECEflex

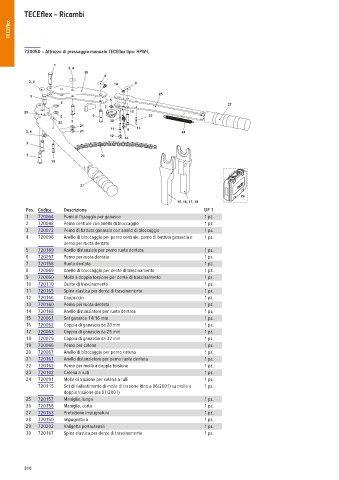

720050 – Attrezzo di pressaggio manuale TECE ex tipo: HPW-L

1
3, 4
26
4
2, 4 8
14
25
3
5
2 27
7
28 10
2 6 22
3 30
20
21
11 9 13
3, 4 21 24
12
14
2
1 23
19

27
29
15, 16, 17, 18
Pos. Codice Descrizione UF 1
1 720064 Perni di fissaggio per ganasce 1 pz.
2 720048 Perno centrale con anello di bloccaggio 1 pz.
3 720072 Perno di battuta ganascia con anello di bloccaggio 1 pz.
4 720096 Anello di bloccaggio per perno centrale, perno di battuta ganascia e 1 pz.
perno per ruota dentata
5 720169 Anello distanziale per perno ruota dentata 1 pz.
6 720097 Perno per ruota dentata 1 pz.
7 720158 Ruota dentata 1 pz.
8 720069 Anello di bloccaggio per dente di trascinamento 1 pz.
9 720060 Molla a doppia torsione per dente di trascinamento 1 pz.
10 720110 Dente di trascinamento 1 pz.
11 720165 Spina elastica per dente di trascinamento 1 pz.
12 720166 Cappuccio 1 pz.
13 720160 Perno per ruota dentata 1 pz.
14 720168 Anello distanziatore per ruota dentata 1 pz.
15 720061 Set ganasce 14/16 mm 1 pz.
16 720062 Coppia di ganascia da 20 mm 1 pz.
17 720063 Coppia di ganascia da 25 mm 1 pz.
18 720079 Coppia di ganascia da 32 mm 1 pz.
19 720066 Perno per catena 1 pz.
20 720067 Anello di bloccaggio per perno catena 1 pz.
21 720161 Anello distanziatore per perno ruota dentata 1 pz.
22 720162 Perno per molla a doppia torsione 1 pz.
23 720102 Catena a rulli 1 pz.
24 720091 Molla di trazione per catena a rulli 1 pz.
720115 Set di riallestimento di molle di trazione (fino a 06/2001) su molle a 1 pz.
doppia trazione (da 07/2001)
25 720157 Maniglia, lunga 1 pz.
26 720156 Maniglia, corta 1 pz.
27 720153 Protezione impugnatura 1 pz.
28 720150 Impugnatura 1 pz.
29 720202 Valigetta portautensili 1 pz.
30 720167 Spina elastica per dente di trascinamento 1 pz.
