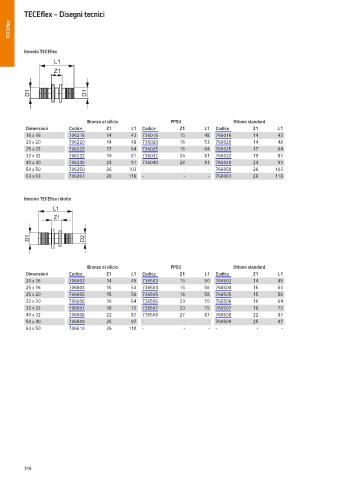

TECEflex – Disegni tecnici
TECEflex

Innesto TECE ex
L1

Z1

D1 D1

Bronzo al silicio PPSU Ottone standard
Dimensioni Codice Z1 L1 Codice Z1 L1 Codice Z1 L1
16 x 16 706216 14 43 736016 15 48 766016 14 43
20 x 20 706220 14 48 736020 16 53 766020 14 48
25 x 25 706225 17 64 736025 16 64 766025 17 64
32 x 32 706232 19 81 736032 24 81 766032 19 81
40 x 40 706240 24 91 736040 28 91 766040 24 91
50 x 50 706250 26 103 - - - 766050 26 103
63 x 63 706263 28 118 - - - 766063 28 118

Innesto TECE ex ridotto

L1
Z1

D1 D2

Bronzo al silicio PPSU Ottone standard
Dimensioni Codice Z1 L1 Codice Z1 L1 Codice Z1 L1
20 x 16 706603 14 45 736503 15 50 766503 14 45
25 x 16 706604 15 53 736504 15 56 766504 15 53
25 x 20 706605 15 56 736505 16 58 766505 15 56
32 x 20 706606 16 64 736506 23 70 766506 16 64
32 x 25 706607 18 72 736507 23 75 766507 18 72
40 x 32 706608 22 87 736508 27 87 766508 22 87
50 x 40 706609 25 97 - - - 766509 25 97
63 x 50 706610 26 110 - - - - - -

316
