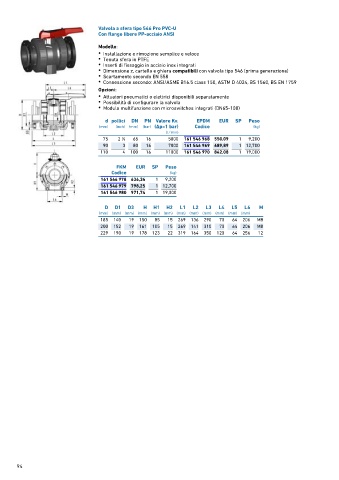

Page 94 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Con flange libere PP-acciaio ANSI

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 16 5000 161 546 968 550,09 1 9,200
1
90 3 80 16 7000 161 546 969 689,89 1 12,700
110 4 100 16 11000 161 546 970 842,08 1 19,000

FKM EUR SP Peso
Codice (kg)
161 546 978 636,34 1 9,200
161 546 979 798,25 1 12,700
161 546 980 971,74 1 19,000

D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
185 140 19 150 85 15 269 136 290 70 64 206 M8
200 152 19 161 105 15 269 141 310 70 64 206 M8
229 190 19 178 123 22 319 164 350 120 64 256 12
