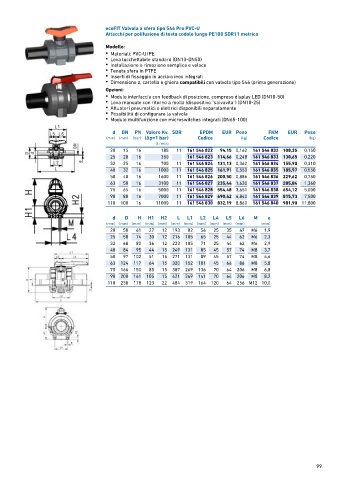

ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa codolo lungo PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. SDR EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 16 185 11 161 546 822 94,15 0,162 161 546 832 108,35 0,150
25 20 16 350 161 546 823 114,66 0,248 161 546 833 130,65 0,220
32 25 16 700 11 161 546 824 131,13 0,362 161 546 834 155,90 0,310
40 32 16 1000 11 161 546 825 161,91 0,550 161 546 835 185,97 0,550
50 40 16 1600 11 161 546 826 200,50 0,886 161 546 836 229,62 0,750
63 50 16 3100 11 161 546 827 235,44 1,630 161 546 837 285,84 1,360
75 65 16 5000 11 161 546 828 554,48 3,651 161 546 838 654,12 5,000
90 80 16 7000 11 161 546 829 690,42 6,840 161 546 839 815,73 7,500
110 100 16 11000 11 161 546 830 832,19 8,860 161 546 840 981,90 11,800

d D H H1 H2 L L1 L2 L4 L5 L6 M e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 61 27 12 193 82 56 25 35 47 M6 1,9
25 58 74 30 12 216 105 65 25 44 62 M6 2,3
32 68 80 36 12 223 105 71 25 44 62 M6 2,9
40 84 95 44 15 249 131 85 45 57 74 M8 3,7
50 97 102 51 15 271 131 89 45 57 74 M8 4,6
63 124 117 64 15 320 152 101 45 66 86 M8 5,8
75 166 150 85 15 387 269 136 70 64 206 M8 6,8
90 200 161 105 15 421 269 141 70 64 206 M8 8,2
110 238 178 123 22 484 319 164 120 64 256 M12 10,0
