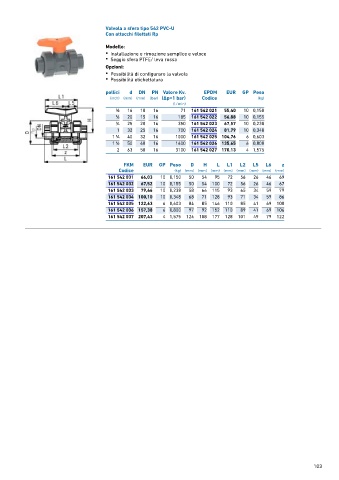

Valvola a sfera tipo 542 PVC-U
Con attacchi filettati Rp

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR GP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 542 021 55,40 10 0,150
1 20 15 16 185 161 542 022 56,88 10 0,155
∕2
3 ∕4 25 20 16 350 161 542 023 67,57 10 0,238
1 32 25 16 700 161 542 024 81,79 10 0,348
1
1 ∕4 40 32 16 1000 161 542 025 104,76 6 0,603
1 50 40 16 1600 161 542 026 135,65 6 0,800
1 ∕2
2 63 50 16 3100 161 542 027 170,13 4 1,575
FKM EUR GP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 542 031 66,03 10 0,150 50 54 95 72 56 26 46 69
161 542 032 67,52 10 0,155 50 54 100 72 56 26 46 67
161 542 033 79,46 10 0,238 58 66 115 93 65 34 59 79
161 542 034 100,10 10 0,348 68 71 128 93 71 34 59 86
161 542 035 122,63 6 0,603 84 85 146 110 85 41 69 100
161 542 036 157,38 6 0,800 97 92 152 110 89 41 69 106
161 542 037 207,43 4 1,575 124 108 177 128 101 49 79 122
