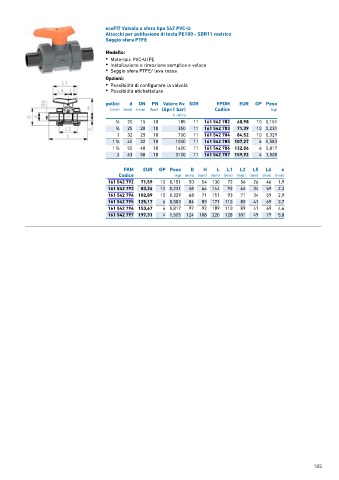

ecoFIT Valvola a sfera tipo 542 PVC-U
Attacchi per polifusione di testa PE100 - SDR11 metrico
Seggio sfera PTFE

Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. SDR EPDM EUR GP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 10 185 11 161 542 782 60,98 10 0,151
3 25 20 10 350 11 161 542 783 71,39 10 0,231
∕4
1 32 25 10 700 11 161 542 784 84,52 10 0,329
1 40 32 10 1000 11 161 542 785 107,27 6 0,583
1 ∕4
1
1 ∕2 50 40 10 1600 11 161 542 786 132,06 6 0,817
2 63 50 10 3100 11 161 542 787 159,92 4 1,505
FKM EUR GP Peso D H L L1 L2 L5 L6 e
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 542 792 71,59 10 0,151 50 54 130 72 56 26 46 1,9
161 542 793 83,26 10 0,231 58 66 144 93 65 34 59 2,3
161 542 794 102,89 10 0,329 68 71 151 93 71 34 59 2,9
161 542 795 125,17 6 0,583 84 85 171 110 85 41 69 3,7
161 542 796 153,67 6 0,817 97 92 189 110 89 41 69 4,6
161 542 797 197,31 4 1,505 124 108 220 128 101 49 79 5,8
