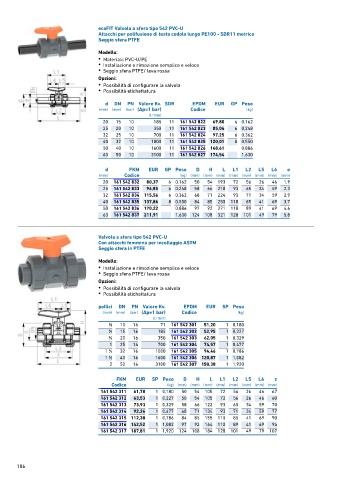

Page 106 - GEORGFISCHER - LISTINO 876 - FIDRA

ecoFIT Valvola a sfera tipo 542 PVC-U
Attacchi per polifusione di testa codolo lungo PE100 - SDR11 metrico
Seggio sfera PTFE

Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

d DN PN Valore Kv. SDR EPDM EUR GP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 185 11 161 542 822 69,80 6 0,162
25 20 10 350 11 161 542 823 85,04 6 0,248
32 25 10 700 11 161 542 824 97,25 6 0,362
40 32 10 1000 11 161 542 825 120,01 8 0,550
50 40 10 1600 11 161 542 826 148,61 0,886
63 50 10 3100 11 161 542 827 174,54 1,630

d FKM EUR GP Peso D H L L1 L2 L5 L6 e
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 161 542 832 80,37 6 0,162 50 54 193 72 56 26 46 1,9
25 161 542 833 96,85 6 0,248 58 66 218 93 65 34 59 2,3
32 161 542 834 115,56 6 0,362 68 71 224 93 71 34 59 2,9
40 161 542 835 137,86 8 0,550 84 85 250 110 85 41 69 3,7
50 161 542 836 170,22 0,886 97 92 271 110 89 41 69 4,6
63 161 542 837 211,91 1,630 124 108 321 128 101 49 79 5,8

Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio ASTM
Seggio sfera in PTFE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 161 542 301 51,20 1 0,180
1 15 16 185 161 542 302 52,95 1 0,227
∕2
3 ∕4 20 16 350 161 542 303 62,05 1 0,329
1 25 16 700 161 542 304 74,57 1 0,477
1
1 ∕4 32 16 1000 161 542 305 94,46 1 0,786
1 40 16 1600 161 542 306 120,87 1 1,082
1 ∕2
2 50 16 3100 161 542 307 150,38 1 1,920
FKM EUR SP Peso D H L L1 L2 L5 L6 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 542 311 61,78 1 0,180 50 54 105 72 56 26 46 67
161 542 312 63,53 1 0,227 50 54 105 72 56 26 46 60
161 542 313 73,93 1 0,329 58 66 122 93 65 34 59 70
161 542 314 92,26 1 0,477 68 71 134 93 71 34 59 77
161 542 315 112,38 1 0,786 84 85 155 110 85 41 69 90
161 542 316 142,52 1 1,082 97 92 164 110 89 41 69 94
161 542 317 187,81 1 1,920 124 108 184 128 101 49 79 107

106
