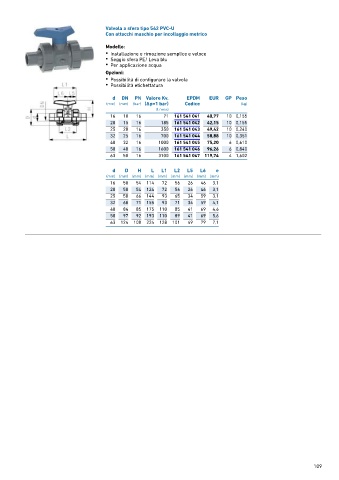

Page 109 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 542 PVC-U
Con attacchi maschio per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

d DN PN Valore Kv. EPDM EUR GP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 161 541 041 40,77 10 0,155
20 15 16 185 161 541 042 42,15 10 0,155
25 20 16 350 161 541 043 49,42 10 0,240
32 25 16 700 161 541 044 58,88 10 0,351
40 32 16 1000 161 541 045 75,20 6 0,610
50 40 16 1600 161 541 046 96,26 6 0,840
63 50 16 3100 161 541 047 119,74 4 1,602

d D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 54 114 72 56 26 46 3,1
20 50 54 124 72 56 26 46 3,1
25 58 66 144 93 65 34 59 3,1
32 68 71 155 93 71 34 59 4,1
40 84 85 175 110 85 41 69 4,6
50 97 92 193 110 89 41 69 5,6
63 124 108 224 128 101 49 79 7,1

109
