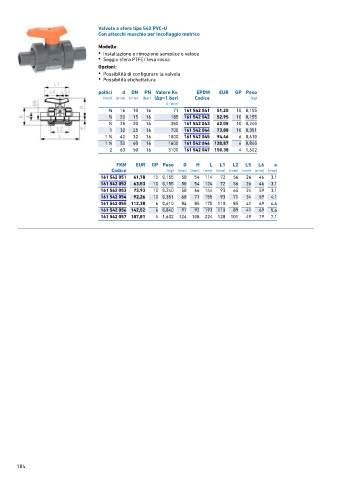

Valvola a sfera tipo 542 PVC-U
Con attacchi maschio per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR GP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 542 041 51,20 10 0,155
1 20 15 16 185 161 542 042 52,95 10 0,155
∕2
3 ∕4 25 20 16 350 161 542 043 62,05 10 0,240
1 32 25 16 700 161 542 044 73,88 10 0,351
1
1 ∕4 40 32 16 1000 161 542 045 94,46 6 0,610
1 50 40 16 1600 161 542 046 120,87 6 0,840
1 ∕2
2 63 50 16 3100 161 542 047 150,38 4 1,602
FKM EUR GP Peso D H L L1 L2 L5 L6 e
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 542 051 61,78 10 0,155 50 54 114 72 56 26 46 3,1
161 542 052 63,53 10 0,155 50 54 124 72 56 26 46 3,1
161 542 053 73,93 10 0,240 58 66 144 93 65 34 59 3,1
161 542 054 92,26 10 0,351 68 71 155 93 71 34 59 4,1
161 542 055 112,38 6 0,610 84 85 175 110 85 41 69 4,6
161 542 056 142,52 6 0,840 97 92 193 110 89 41 69 5,6
161 542 057 187,81 4 1,602 124 108 224 128 101 49 79 7,1
