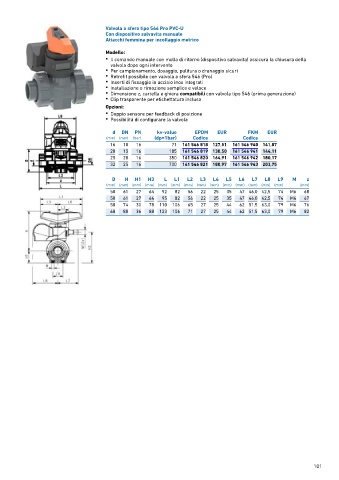

Page 101 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Con dispositivo salvavita manuale
Attacchi femmina per incollaggio metrico

Modello:
• Il comando manuale con molla di ritorno (dispositivo salvavita) assicura la chiusura della
valvola dopo ogni intervento
• Per campionamento, dosaggio, pulitura o drenaggio sicuri
• Retrofit possibile con valvola a sfera 546 (Pro)
• Inserti di fissaggio in acciaio inox integrati
• Installazione e rimozione semplice e veloce
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Clip trasparente per etichettatura inclusa

Opzioni:
• Doppio sensore per feedback di posizione
• Possibilità di configurare la valvola

d DN PN kv-value EPDM EUR FKM EUR
(mm) (mm) (bar) (dp=1bar) Codice Codice
16 10 16 71 161 546 818 127,51 161 546 940 141,87
20 15 16 185 161 546 819 130,50 161 546 941 144,11
25 20 16 350 161 546 820 164,91 161 546 942 180,17
32 25 16 700 161 546 821 180,97 161 546 943 203,75

D H H1 H3 L L1 L2 L3 L4 L5 L6 L7 L8 L9 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 27 64 92 82 56 22 25 35 47 46,0 42,5 74 M6 68
50 61 27 64 95 82 56 22 25 35 47 46,0 42,5 74 M6 67
58 74 30 78 110 106 65 27 25 44 62 51,5 63,0 79 M6 76
68 80 36 88 123 106 71 27 25 44 62 51,5 63,0 79 M6 82
