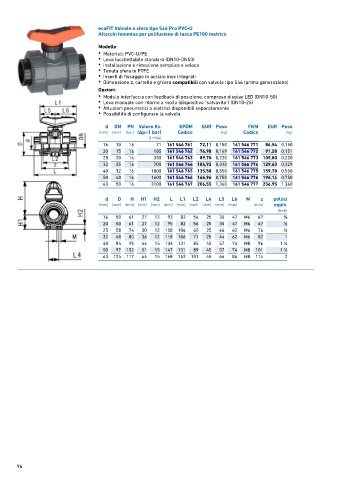

Page 96 - GEORGFISCHER - LISTINO 876 - FIDRA

ecoFIT Valvole a sfera tipo 546 Pro PVC-U
Attacchi femmina per polifusione di tasca PE100 metrico

Modello:
• Materiali: PVC-U/PE
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 16 71 161 546 761 72,11 0,150 161 546 771 86,54 0,150
20 15 16 185 161 546 762 76,98 0,149 161 546 772 91,28 0,151
25 20 16 350 161 546 763 89,70 0,220 161 546 773 105,80 0,220
32 25 16 700 161 546 764 104,92 0,310 161 546 774 129,63 0,329
40 32 16 1000 161 546 765 135,58 0,550 161 546 775 159,78 0,550
50 40 16 1600 161 546 766 166,96 0,750 161 546 776 196,14 0,750
63 50 16 3100 161 546 767 206,55 1,360 161 546 777 256,95 1,360

d D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 27 12 93 82 56 25 35 47 M6 67 3 ∕8
20 50 61 27 12 95 82 56 25 35 47 M6 67 1 ∕2
25 58 74 30 12 108 106 65 25 44 62 M6 76 3 ∕4
32 68 80 36 12 118 106 71 25 44 62 M6 82 1
40 84 95 44 15 136 131 85 45 57 74 M8 96 1 ∕4
1
50 97 102 51 15 147 131 89 45 57 74 M8 101 1 ∕2
1
63 124 117 64 15 168 152 101 45 66 86 M8 114 2
