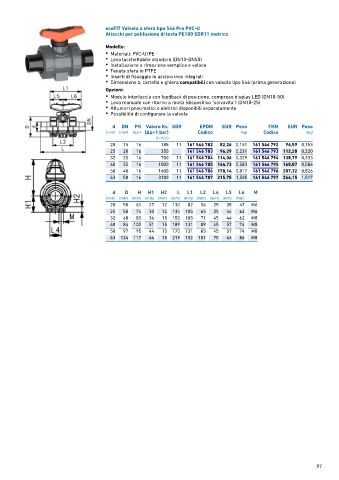

ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. SDR EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 16 185 11 161 546 782 82,26 0,151 161 546 792 96,59 0,153
25 20 16 350 161 546 783 96,29 0,231 161 546 793 112,28 0,220
32 25 16 700 11 161 546 784 114,06 0,329 161 546 794 138,79 0,333
40 32 16 1000 11 161 546 785 144,73 0,583 161 546 795 168,87 0,586
50 40 16 1600 11 161 546 786 178,14 0,817 161 546 796 207,32 0,826
63 50 16 3100 11 161 546 787 215,75 1,505 161 546 797 266,15 1,517

d D H H1 H2 L L1 L2 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 61 27 12 130 82 56 25 35 47 M6
25 58 74 30 12 134 105 65 25 44 62 M6
32 68 80 36 15 150 105 71 45 44 62 M8
40 84 102 51 15 189 131 89 45 57 74 M8
50 97 95 44 15 170 131 85 45 57 74 M8
63 124 117 64 15 219 152 101 70 66 86 M8
