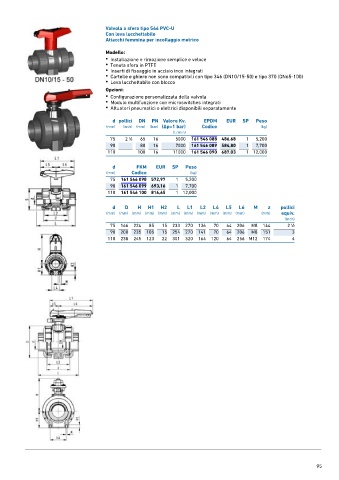

Page 95 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 PVC-U
Con leva lucchettabile
Attacchi femmina per incollaggio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Cartelle e ghiere non sono compatibili con tipo 346 (DN10/15-50) e tipo 370 (DN65-100)
• Leva lucchettabile con blocco

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• Attuatori pneumatici o elettrici disponibili separatamente

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 16 5000 161 546 088 486,68 1 5,200
1
90 80 16 7000 161 546 089 584,80 1 7,700
110 100 16 11000 161 546 090 687,03 1 12,000

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 098 572,97 1 5,200
90 161 546 099 693,16 1 7,700
110 161 546 100 816,65 1 12,000

d D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
1
75 166 224 85 15 233 270 136 70 64 206 M8 144 2 ∕2
90 200 235 105 15 254 270 141 70 64 206 M8 151 3
110 238 245 123 22 301 320 164 120 64 256 M12 174 4

95
