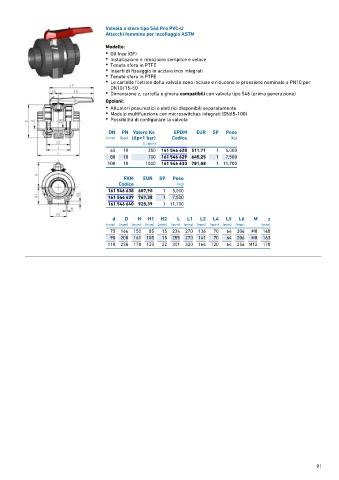

Page 91 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Attacchi femmina per incollaggio ASTM

Modello:
• Oil free (OF)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Tenute sfera in PTFE
• Le cartelle filettate della valvola sono incluse e riducono le pressione nominale a PN10 per
DN10/15-50
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Modulo multifunzione con microswitches integrati (DN65-100)
• Possibilità di configurare la valvola

DN PN Valore Kv. EPDM EUR SP Peso
(mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
65 10 350 161 546 628 511,71 1 5,000
80 10 700 161 546 629 645,25 1 7,500
100 10 1000 161 546 630 781,08 1 11,700

FKM EUR SP Peso
Codice (kg)
161 546 638 607,90 1 5,000
161 546 639 767,38 1 7,500
161 546 640 928,39 1 11,700

d D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 150 85 15 234 270 136 70 64 206 M8 148
90 200 161 105 15 255 270 141 70 64 206 M8 163
110 238 178 123 22 301 320 164 120 64 256 M12 178
