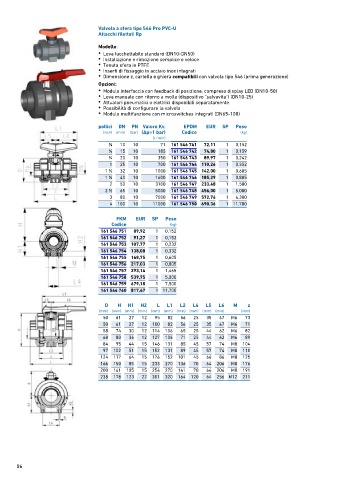

Valvola a sfera tipo 546 Pro PVC-U
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 71 161 546 741 72,11 1 0,152
1 15 10 185 161 546 742 74,80 1 0,159
∕2
3 ∕4 20 10 350 161 546 743 89,97 1 0,242
1 25 10 700 161 546 744 110,26 1 0,352
1
1 ∕4 32 10 1000 161 546 745 142,00 1 0,605
1 40 10 1600 161 546 746 185,29 1 0,805
1 ∕2
2 50 10 3100 161 546 747 233,48 1 1,580
1 65 10 5000 161 546 748 456,00 1 5,000
2 ∕2
3 80 10 7000 161 546 749 572,76 1 6,300
4 100 10 11000 161 546 750 690,36 1 11,700
FKM EUR SP Peso
Codice (kg)
161 546 751 89,92 1 0,152
161 546 752 91,27 1 0,152
161 546 753 107,77 1 0,232
161 546 754 138,08 1 0,332
161 546 755 168,75 1 0,605
161 546 756 217,03 1 0,805
161 546 757 293,14 1 1,465
161 546 758 539,75 1 5,000
161 546 759 679,18 1 7,500
161 546 760 817,47 1 11,700

D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 27 12 95 82 56 25 35 47 M6 73
50 61 27 12 100 82 56 25 35 47 M6 71
58 74 30 12 114 106 65 25 44 62 M6 82
68 80 36 12 127 106 71 25 44 62 M6 89
84 95 44 15 146 131 85 45 57 74 M8 104
97 102 51 15 152 131 89 45 57 74 M8 110
124 117 64 15 176 152 101 45 66 86 M8 125
166 150 85 15 233 270 136 70 64 206 M8 176
200 161 105 15 254 270 141 70 64 206 M8 191
238 178 123 22 301 320 164 120 64 256 M12 211
