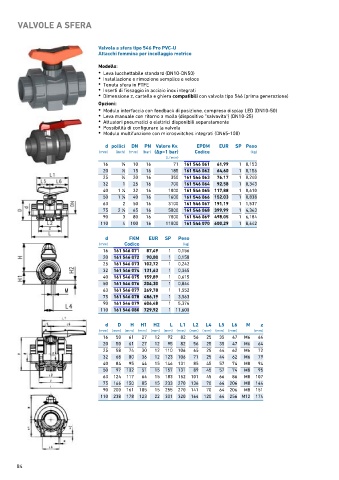

Page 84 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A SFERA

Valvola a sfera tipo 546 Pro PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 16 71 161 546 061 61,99 1 0,153
20 1 ∕2 15 16 185 161 546 062 64,60 1 0,156
25 3 ∕4 20 16 350 161 546 063 76,17 1 0,240
32 1 25 16 700 161 546 064 92,58 1 0,343
40 1 ∕4 32 16 1000 161 546 065 117,88 1 0,610
1
50 1 ∕2 40 16 1600 161 546 066 152,03 1 0,838
1
63 2 50 16 3100 161 546 067 191,19 1 1,537
75 2 ∕2 65 16 5000 161 546 068 399,99 1 4,343
1
90 3 80 16 7000 161 546 069 498,05 1 6,184
110 4 100 16 11000 161 546 070 600,29 1 8,642

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 071 87,49 1 0,156
20 161 546 072 90,00 1 0,158
25 161 546 073 102,72 1 0,242
32 161 546 074 131,63 1 0,345
40 161 546 075 159,89 1 0,615
50 161 546 076 204,30 1 0,844
63 161 546 077 269,78 1 1,552
75 161 546 078 486,19 1 3,563
90 161 546 079 606,48 1 5,376
110 161 546 080 729,92 1 11,600

d D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 61 27 12 92 82 56 25 35 47 M6 64
20 50 61 27 12 95 82 56 25 35 47 M6 64
25 58 74 30 12 110 106 65 25 44 62 M6 72
32 68 80 36 12 123 106 71 25 44 62 M6 79
40 84 95 44 15 146 131 85 45 57 74 M8 94
50 97 102 51 15 157 131 89 45 57 74 M8 95
63 124 117 64 15 183 152 101 45 66 86 M8 107
75 166 150 85 15 233 270 136 70 64 206 M8 144
90 200 161 105 15 255 270 141 70 64 206 M8 151
110 238 178 123 22 301 320 164 120 64 256 M12 174

84
