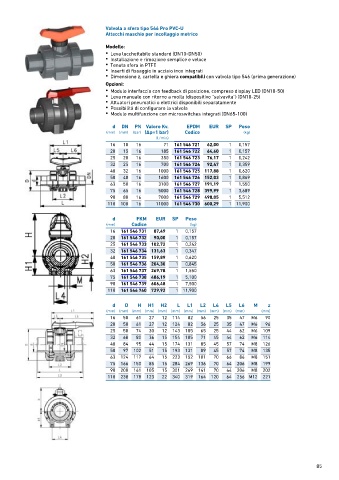

Page 85 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 161 546 721 62,00 1 0,157
20 15 16 185 161 546 722 64,60 1 0,157
25 20 16 350 161 546 723 76,17 1 0,242
32 25 16 700 161 546 724 92,47 1 0,359
40 32 16 1000 161 546 725 117,88 1 0,620
50 40 16 1600 161 546 726 152,03 1 0,869
63 50 16 3100 161 546 727 191,19 1 1,550
75 65 16 5000 161 546 728 399,99 1 3,689
90 80 16 7000 161 546 729 498,05 1 5,512
110 100 16 11000 161 546 730 600,29 1 11,900

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 731 87,49 1 0,157
20 161 546 732 90,00 1 0,157
25 161 546 733 102,72 1 0,242
32 161 546 734 131,63 1 0,347
40 161 546 735 159,89 1 0,620
50 161 546 736 204,30 1 0,845
63 161 546 737 269,78 1 1,550
75 161 546 738 486,19 1 5,100
90 161 546 739 606,48 1 7,500
110 161 546 740 729,92 1 11,900

d D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 61 27 12 114 82 56 25 35 47 M6 90
20 50 61 27 12 124 82 56 25 35 47 M6 96
25 58 74 30 12 143 105 65 25 44 62 M6 109
32 68 80 36 15 154 105 71 45 44 62 M6 114
40 84 95 44 15 174 131 85 45 57 74 M8 126
50 97 102 51 15 193 131 89 45 57 74 M8 135
63 124 117 64 15 223 152 101 70 66 86 M8 151
75 166 150 85 15 284 269 136 70 64 206 M8 199
90 200 161 105 15 301 269 141 70 64 206 M8 202
110 238 178 123 22 340 319 164 120 64 256 M12 221
