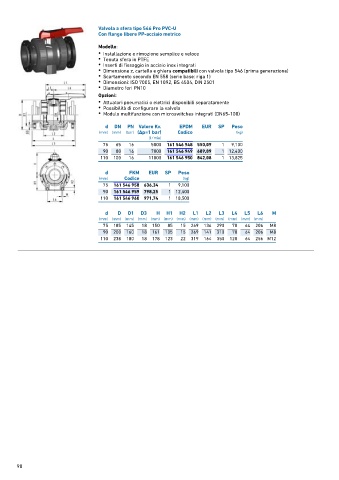

Page 90 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Con flange libere PP-acciaio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Diametro fori PN10

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 16 5000 161 546 948 550,09 1 9,100
90 80 16 7000 161 546 949 689,89 1 12,400
110 100 16 11000 161 546 950 842,08 1 13,825

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 958 636,34 1 9,100
90 161 546 959 798,25 1 12,400
110 161 546 960 971,74 1 18,500

d D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 18 150 85 15 269 136 290 70 64 206 M8
90 200 160 18 161 105 15 269 141 310 70 64 206 M8
110 238 180 18 178 123 22 319 164 350 120 64 256 M12
