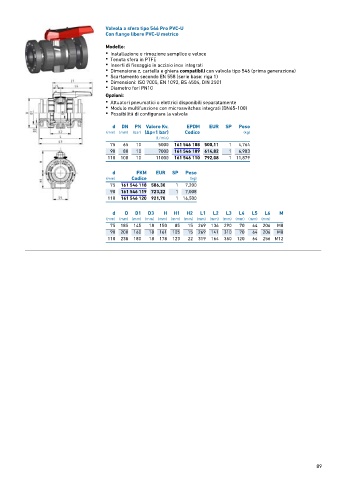

Valvola a sfera tipo 546 Pro PVC-U
Con flange libere PVC-U metrico

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Diametro fori PN10

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Modulo multifunzione con microswitches integrati (DN65-100)
• Possibilità di configurare la valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 5000 161 546 108 500,11 1 4,764
90 80 10 7000 161 546 109 614,82 1 6,983
110 100 10 11000 161 546 110 792,08 1 11,879

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 118 586,30 1 7,200
90 161 546 119 723,22 1 7,008
110 161 546 120 921,70 1 16,500

d D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 18 150 85 15 269 136 290 70 64 206 M8
90 200 160 18 161 105 15 269 141 310 70 64 206 M8
110 238 180 18 178 123 22 319 164 350 120 64 256 M12
