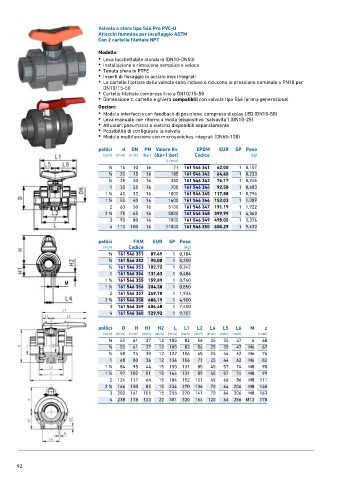

Page 92 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Le cartelle filettate della valvola sono incluse e riducono le pressione nominale a PN10 per
DN10/15-50
• Cartelle filettate comprese fino a DN10/15-50
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 161 546 341 62,00 1 0,157
1 20 15 16 185 161 546 342 64,60 1 0,233
∕2
3 ∕4 25 20 16 350 161 546 343 76,17 1 0,245
1 32 25 16 700 161 546 344 92,58 1 0,483
1
1 ∕4 40 32 16 1000 161 546 345 117,88 1 0,796
1 50 40 16 1600 161 546 346 152,03 1 1,089
1 ∕2
2 63 50 16 3100 161 546 347 191,19 1 1,922
1 75 65 16 5000 161 546 348 399,99 1 4,363
2 ∕2
3 90 80 16 7000 161 546 349 498,05 1 5,376
4 110 100 16 11000 161 546 350 600,29 1 9,633
pollici FKM EUR SP Peso
(inch) Codice (kg)
3 161 546 351 87,49 1 0,184
∕8
1 ∕2 161 546 352 90,00 1 0,200
3 161 546 353 102,72 1 0,342
∕4
1 161 546 354 131,63 1 0,486
1 161 546 355 159,89
1 ∕4 1 0,740
1 161 546 356 204,30 1 0,850
1 ∕2
2 161 546 357 269,78 1 1,934
1 161 546 358 486,19 1 4,900
2 ∕2
3 161 546 359 606,48 1 7,400
4 161 546 360 729,92 1 9,707
pollici D H H1 H2 L L1 L2 L4 L5 L6 M z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 50 61 27 12 105 82 56 25 35 47 6 68
∕8
1 ∕2 50 61 27 12 105 82 56 25 35 47 M6 67
3 58 74 30 12 122 106 65 25 44 62 M6 76
∕4
1 68 80 36 12 134 106 71 25 44 62 M6 82
1 84 95 44 15 155 131 85 45 57 74 M8 98
1 ∕4
1
1 ∕2 97 102 51 15 164 131 89 45 57 74 M8 99
2 124 117 64 15 184 152 101 45 66 86 M8 111
1
2 ∕2 166 150 85 15 234 270 136 70 64 206 M8 148
3 200 161 105 15 255 270 141 70 64 206 M8 163
4 238 178 123 22 301 320 164 120 64 256 M12 178
