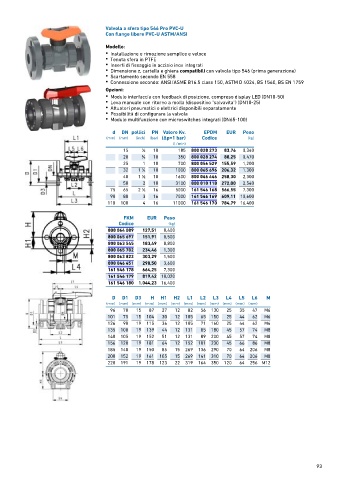

Page 93 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U
Con flange libere PVC-U ASTM/ANSI

Modello:
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
15 1 ∕2 10 185 800 028 273 83,76 0,340
20 3 ∕4 10 350 800 028 274 88,25 0,470
25 1 10 700 800 056 529 155,59 1,200
32 1 ∕4 10 1000 800 065 696 206,32 1,300
1
40 1 ∕2 10 1600 800 046 446 258,30 2,300
1
50 2 10 3100 800 010 118 272,00 2,540
75 65 2 ∕2 16 5000 161 546 168 566,55 7,300
1
90 80 3 16 7000 161 546 169 609,11 10,600
110 100 4 16 11000 161 546 170 784,79 16,400
FKM EUR Peso
Codice (kg)
800 064 089 127,51 0,400
800 065 697 151,91 0,500
800 063 545 183,49 0,800
800 065 702 234,46 1,300
800 063 822 303,29 1,500
800 046 451 298,50 3,600
161 546 178 664,25 7,300
161 546 179 819,42 10,020
161 546 180 1.044,23 16,400

D D1 D3 H H1 H2 L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
96 70 15 87 27 12 82 56 130 25 35 47 M6
101 75 15 104 30 12 105 65 150 25 44 62 M6
126 90 19 115 36 12 105 71 160 25 44 62 M6
135 100 19 139 44 12 131 85 180 45 57 74 M8
140 105 19 152 51 12 131 89 200 45 57 74 M8
156 120 19 181 64 12 152 101 230 45 66 86 M8
185 140 19 150 85 15 269 136 290 70 64 206 M8
200 152 19 161 105 15 269 141 310 70 64 206 M8
220 191 19 178 123 22 319 164 350 120 64 256 M12

93
