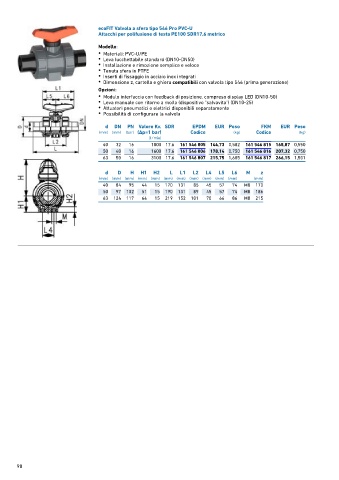

ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa PE100 SDR17,6 metrico

Modello:
• Materiali: PVC-U/PE
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. SDR EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
40 32 16 1000 17.6 161 546 805 144,73 0,582 161 546 815 168,87 0,550
50 40 16 1600 17.6 161 546 806 178,14 0,750 161 546 816 207,32 0,750
63 50 16 3100 17.6 161 546 807 215,75 1,605 161 546 817 266,15 1,501

d D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 84 95 44 15 170 131 85 45 57 74 M8 170
50 97 102 51 15 190 131 89 45 57 74 M8 186
63 124 117 64 15 219 152 101 70 66 86 M8 215
