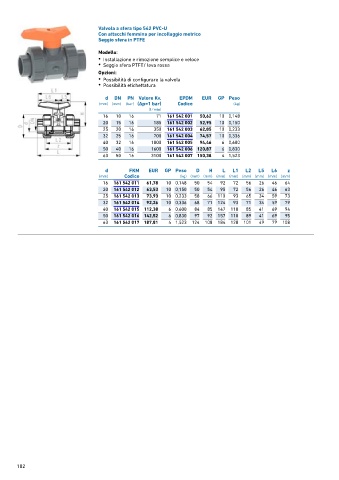

Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio metrico
Seggio sfera in PTFE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PTFE/ leva rossa

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

d DN PN Valore Kv. EPDM EUR GP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 161 542 001 50,62 10 0,148
20 15 16 185 161 542 002 52,95 10 0,150
25 20 16 350 161 542 003 62,05 10 0,233
32 25 16 700 161 542 004 74,57 10 0,336
40 32 16 1000 161 542 005 94,46 6 0,600
50 40 16 1600 161 542 006 120,87 6 0,830
63 50 16 3100 161 542 007 150,38 4 1,523

d FKM EUR GP Peso D H L L1 L2 L5 L6 z
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 161 542 011 61,78 10 0,148 50 54 92 72 56 26 46 64
20 161 542 012 63,53 10 0,150 50 54 95 72 56 26 46 63
25 161 542 013 73,93 10 0,233 58 66 110 93 65 34 59 73
32 161 542 014 92,26 10 0,336 68 71 124 93 71 34 59 79
40 161 542 015 112,38 6 0,600 84 85 147 110 85 41 69 94
50 161 542 016 142,52 6 0,830 97 92 157 110 89 41 69 95
63 161 542 017 187,81 4 1,523 124 108 184 128 101 49 79 108
