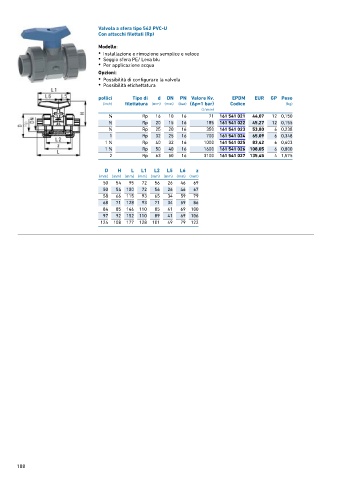

Page 108 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 542 PVC-U
Con attacchi filettati (Rp)

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici Tipo di d DN PN Valore Kv. EPDM EUR GP Peso
(inch) filettatura (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 Rp 16 10 16 71 161 541 021 44,07 12 0,150
1 Rp 20 15 16 185 161 541 022 45,27 12 0,155
∕2
3 ∕4 Rp 25 20 16 350 161 541 023 53,80 6 0,238
1 Rp 32 25 16 700 161 541 024 65,09 6 0,348
1
1 ∕4 Rp 40 32 16 1000 161 541 025 83,42 6 0,603
1 Rp 50 40 16 1600 161 541 026 108,05 6 0,800
1 ∕2
2 Rp 63 50 16 3100 161 541 027 135,45 4 1,575
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 95 72 56 26 46 69
50 54 100 72 56 26 46 67
58 66 115 93 65 34 59 79
68 71 128 93 71 34 59 86
84 85 146 110 85 41 69 100
97 92 152 110 89 41 69 106
124 108 177 128 101 49 79 122
