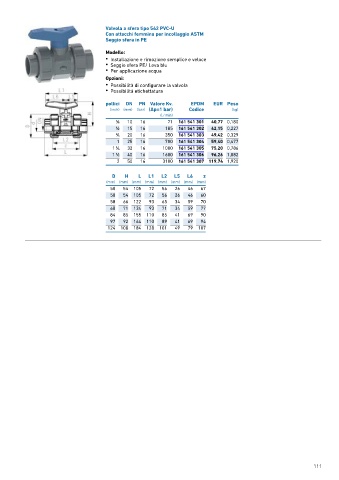

Page 111 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 111
Valvola a sfera tipo 542 PVC-U
Con attacchi femmina per incollaggio ASTM
Seggio sfera in PE
Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua
Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura
pollici DN PN Valore Kv. EPDM EUR Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 161 541 301 40,77 0,180
1 15 16 185 161 541 302 42,15 0,227
∕2
3 ∕4 20 16 350 161 541 303 49,42 0,329
1 25 16 700 161 541 304 59,40 0,477
1
1 ∕4 32 16 1000 161 541 305 75,20 0,786
1 40 16 1600 161 541 306 96,26 1,082
1 ∕2
2 50 16 3100 161 541 307 119,74 1,920
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 105 72 56 26 46 67
50 54 105 72 56 26 46 60
58 66 122 93 65 34 59 70
68 71 134 93 71 34 59 77
84 85 155 110 85 41 69 90
97 92 164 110 89 41 69 94
124 108 184 128 101 49 79 107
111
