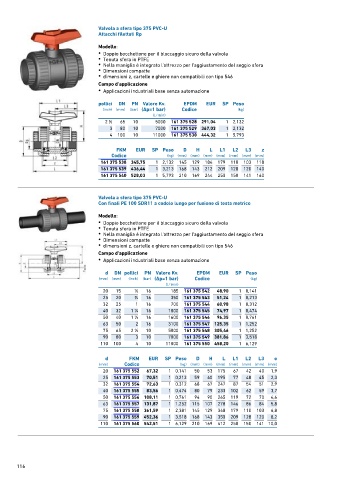

P. 116
Valvola a sfera tipo 375 PVC-U
Attacchi filettati Rp
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
Campo d'applicazione
• Applicazioni industriali base senza automazione
pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1
2 ∕2 65 10 5000 161 375 528 291,04 1 2,132
3 80 10 7000 161 375 529 367,03 1 2,132
4 100 10 11000 161 375 530 444,32 1 5,793
FKM EUR SP Peso D H L L1 L2 L3 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 375 538 345,75 1 2,132 145 129 184 179 110 103 118
161 375 539 436,44 1 3,213 168 143 212 209 128 120 140
161 375 540 528,03 1 5,793 210 169 244 250 150 141 160
Valvola a sfera tipo 375 PVC-U
Con finali PE 100 SDR11 a codolo lungo per fusione di testa metrico
Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
Campo d'applicazione
• Applicazioni industriali base senza automazione
d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 185 161 375 542 48,90 1 0,141
25 20 3 ∕4 16 350 161 375 543 51,24 1 0,213
32 25 1 16 700 161 375 544 60,98 1 0,312
40 32 1 ∕4 16 1000 161 375 545 74,97 1 0,474
1
50 40 1 ∕2 16 1600 161 375 546 96,35 1 0,761
1
63 50 2 16 3100 161 375 547 125,35 1 1,252
75 65 2 ∕2 10 5000 161 375 548 305,46 1 1,252
1
90 80 3 10 7000 161 375 549 381,86 1 3,518
110 100 4 10 11000 161 375 550 458,20 1 6,129
d FKM EUR SP Peso D H L L1 L2 L3 e
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 161 375 552 67,32 1 0,141 50 53 175 67 42 40 1,9
25 161 375 553 70,51 1 0,213 59 60 195 77 48 45 2,3
32 161 375 554 72,63 1 0,312 68 67 247 87 54 51 2,9
40 161 375 555 83,56 1 0,474 80 79 233 102 62 59 3,7
50 161 375 556 108,11 1 0,761 94 90 265 119 72 70 4,6
63 161 375 557 131,87 1 1,252 115 107 278 146 86 84 5,8
75 161 375 558 361,59 1 2,381 145 129 348 179 110 103 6,8
90 161 375 559 452,36 1 3,518 168 143 350 209 128 120 8,2
110 161 375 560 542,51 1 6,129 210 169 412 250 150 141 10,0
116
