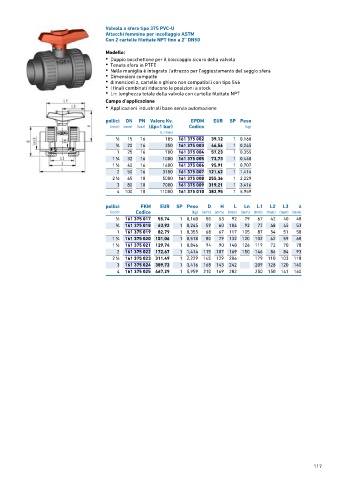

Page 117 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 375 PVC-U
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT fino a 2'' DN50

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera in PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere non compatibili con tipo 546
• I finali combinati riducono le posizioni a stock
• Ln: lunghezza totale della valvola con cartelle filettate NPT

Campo d'applicazione
• Applicazioni industriali base senza automazione

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 16 185 161 375 002 39,12 1 0,160
3 20 16 350 161 375 003 46,56 1 0,245
∕4
1 25 16 700 161 375 004 57,23 1 0,355
1 32 16 1000 161 375 005 73,73 1 0,440
1 ∕4
1
1 ∕2 40 16 1600 161 375 006 95,91 1 0,707
2 50 16 3100 161 375 007 121,62 1 1,414
1
2 ∕2 65 10 5000 161 375 008 255,36 1 2,229
3 80 10 7000 161 375 009 319,21 1 3,416
4 100 10 11000 161 375 010 382,95 1 5,959

pollici FKM EUR SP Peso D H L Ln L1 L2 L3 z
(inch) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 161 375 017 55,74 1 0,160 50 53 92 79 67 42 40 48
3 161 375 018 63,92 1 0,245 59 60 104 92 77 48 45 53
∕4
1 161 375 019 82,79 1 0,355 68 67 117 105 87 54 51 58
1 161 375 020 101,06 1 0,518 80 79 132 120 102 62 59 68
1 ∕4
1 161 375 021 129,74 1 0,846 94 90 148 126 119 72 70 78
1 ∕2
2 161 375 022 172,67 1 1,414 115 107 169 150 146 86 84 93
1 161 375 023 311,49 1 2,229 145 129 206 179 110 103 118
2 ∕2
3 161 375 024 389,72 1 3,416 168 143 242 209 128 120 140
4 161 375 025 467,29 1 5,959 210 169 282 250 150 141 160
