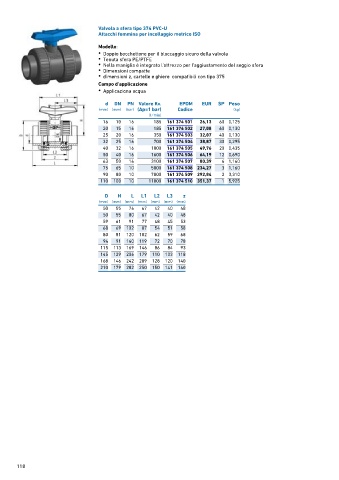

Page 118 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 374 PVC-U
Attacchi femmina per incollaggio metrico ISO

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera PE/PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere compatibili con tipo 375

Campo d'applicazione
• Applicaziona acqua

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 185 161 374 501 26,13 60 0,125
20 15 16 185 161 374 502 27,08 60 0,130
25 20 16 350 161 374 503 32,07 40 0,130
32 25 16 700 161 374 504 38,87 30 0,295
40 32 16 1000 161 374 505 49,76 20 0,435
50 40 16 1600 161 374 506 64,19 12 0,690
63 50 16 3100 161 374 507 80,39 6 1,160
75 65 10 5000 161 374 508 234,27 3 1,160
90 80 10 7000 161 374 509 292,84 2 3,310
110 100 10 11000 161 374 510 351,37 1 5,925

D H L L1 L2 L3 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 55 76 67 42 40 48
50 55 80 67 42 40 48
59 61 91 77 48 45 53
68 69 102 87 54 51 58
80 81 120 102 62 59 68
94 91 140 119 72 70 78
115 113 169 146 86 84 93
145 129 206 179 110 103 118
168 146 242 209 128 120 140
210 179 282 250 150 141 160

118
