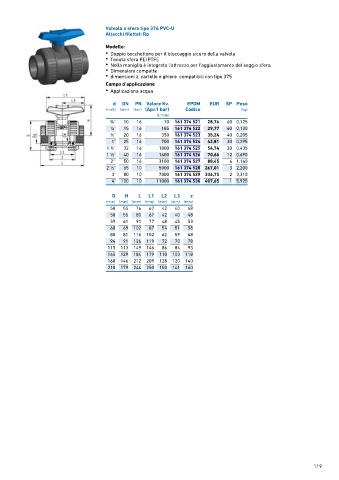

Page 119 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 374 PVC-U
Attacchi filettati Rp

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera PE/PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere compatibili con tipo 375

Campo d'applicazione
• Applicaziona acqua

d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
⅜" 10 16 70 161 374 521 28,76 60 0,125
½" 15 16 185 161 374 522 29,77 60 0,130
¾" 20 16 350 161 374 523 35,24 40 0,205
1" 25 16 700 161 374 524 42,81 30 0,295
1 ¼" 32 16 1000 161 374 525 54,74 20 0,435
1 ½" 40 16 1600 161 374 526 70,66 12 0,690
2" 50 16 3100 161 374 527 88,45 6 1,160
2 ½" 65 10 5000 161 374 528 267,01 3 2,200
3" 80 10 7000 161 374 529 336,75 2 3,310
4" 100 10 11000 161 374 530 407,65 1 5,925

D H L L1 L2 L3 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 55 76 67 42 40 48
50 55 80 67 42 40 48
59 61 91 77 48 45 53
68 69 102 87 54 51 58
80 81 116 102 62 59 68
94 91 126 119 72 70 78
115 113 149 146 86 84 93
145 129 184 179 110 103 118
168 146 212 209 128 120 140
210 179 244 250 150 141 160
