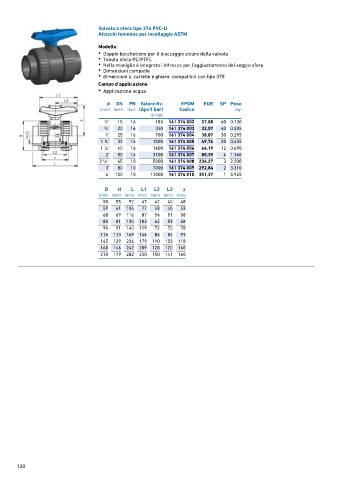

Page 120 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 374 PVC-U
Attacchi femmina per incollaggio ASTM

Modello:
• Doppio bocchettone per il bloccaggio sicuro della valvola
• Tenuta sfera PE/PTFE
• Nella maniglia è integrato l'attrezzo per l'aggiustamento del seggio sfera
• Dimensioni compatte
• dimensioni z, cartelle e ghiere compatibili con tipo 375

Campo d'applicazione
• Applicaziona acqua

d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
½" 15 16 185 161 374 002 27,08 60 0,130
¾" 20 16 350 161 374 003 32,07 40 0,205
1" 25 16 700 161 374 004 38,87 30 0,295
1 ¼" 32 16 1000 161 374 005 49,76 20 0,435
1 ½" 40 16 1600 161 374 006 64,19 12 0,690
2" 50 16 3100 161 374 007 80,39 6 1,160
2 ½" 65 10 5000 161 374 008 234,27 3 2,200
3" 80 10 7000 161 374 009 292,84 2 3,310
4" 100 10 11000 161 374 010 351,37 1 5,925

D H L L1 L2 L3 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 55 92 67 42 40 48
59 61 104 77 48 45 53
68 69 116 87 54 51 58
80 81 130 102 62 59 68
94 91 140 119 72 70 78
115 113 169 146 86 84 93
145 129 206 179 110 103 118
168 146 242 209 128 120 140
210 179 282 250 150 141 160
