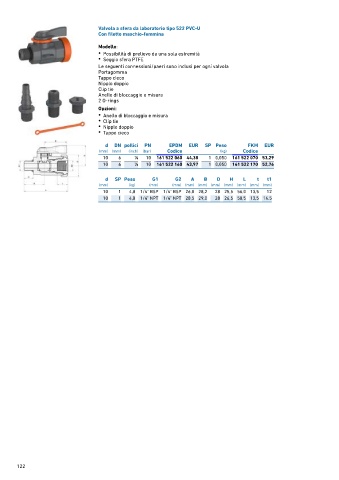

P. 122
Valvola a sfera da laboratorio tipo 522 PVC-U
Con filetto maschio-femmina
Modello:
• Possibilità di prelievo da una sola estremità
• Seggio sfera PTFE
Le seguenti connessioni/paeri sono inclusi per ogni valvola
Portagomma
Tappo cieco
Nipplo doppio
Clip tie
Anello di bloccaggio e misura
2 O-rings
Opzioni:
• Anello di bloccaggio e misura
• Clip tie
• Nipplo doppio
• Tappo cieco
d DN pollici PN EPDM EUR SP Peso FKM EUR
(mm) (mm) (inch) (bar) Codice (kg) Codice
10 6 1 ∕8 10 161 522 060 44,38 1 0,050 161 522 070 53,29
10 6 1 ∕8 10 161 522 160 43,97 1 0,050 161 522 170 52,76
d SP Peso G1 G2 A B D H L t t1
(mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
10 1 4,8 1/4" BSP 1/4" BSP 26,0 28,2 28 25,5 56,0 13,5 12
10 1 4,8 1/4" NPT 1/4" NPT 28,5 29,0 28 26,5 58,5 13,5 14.5
