Page 114 - GEORGFISCHER - LISTINO 876 - FIDRA

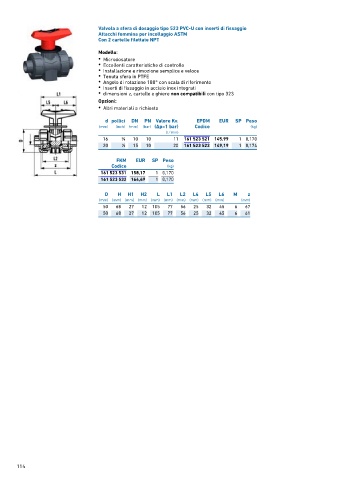

Valvola a sfera di dosaggio tipo 523 PVC-U con inserti di fissaggio
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• dimensioni z, cartelle e ghiere non compatibili con tipo 323

Opzioni:
• Altri materiali a richiesta

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 11 161 523 521 145,99 1 0,170
20 1 ∕2 15 10 20 161 523 522 149,19 1 0,174

FKM EUR SP Peso
Codice (kg)
161 523 531 158,17 1 0,170
161 523 532 164,49 1 0,170

D H H1 H2 L L1 L2 L4 L5 L6 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 68 27 12 105 77 56 25 32 45 6 67
50 68 27 12 105 77 56 25 32 45 6 61

114
