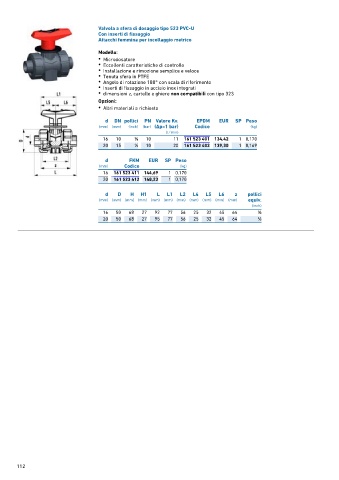

Page 112 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera di dosaggio tipo 523 PVC-U
Con inserti di fissaggio
Attacchi femmina per incollaggio metrico

Modello:
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• dimensioni z, cartelle e ghiere non compatibili con tipo 323

Opzioni:
• Altri materiali a richiesta

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 11 161 523 401 134,42 1 0,170
20 15 1 ∕2 10 20 161 523 402 139,30 1 0,169

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 523 411 144,69 1 0,170
20 161 523 412 148,23 1 0,170

d D H H1 L L1 L2 L4 L5 L6 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 68 27 92 77 56 25 32 45 64 3 ∕8
20 50 68 27 95 77 56 25 32 45 64 1 ∕2

112
