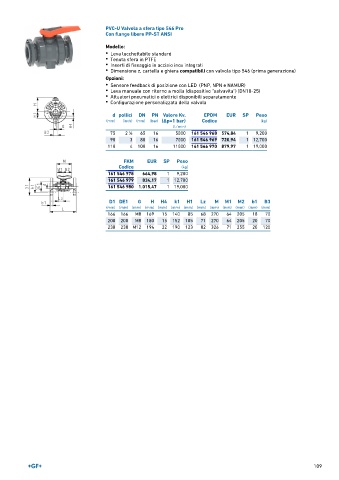

Page 109 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro
Con flange libere PP-ST ANSI

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 16 5000 161 546 968 574,84 1 9,200
1
90 3 80 16 7000 161 546 969 720,94 1 12,700
110 4 100 16 11000 161 546 970 879,97 1 19,000

FKM EUR SP Peso
Codice (kg)
161 546 978 664,98 1 9,200
161 546 979 834,17 1 12,700
161 546 980 1.015,47 1 19,000

D1 DE1 G H H4 k1 H1 Lz M M1 M2 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
166 166 M8 169 15 140 85 68 270 64 205 18 70
200 200 M8 180 15 152 105 71 270 64 205 20 70
238 238 M12 194 22 190 123 82 326 71 255 20 120
